Função

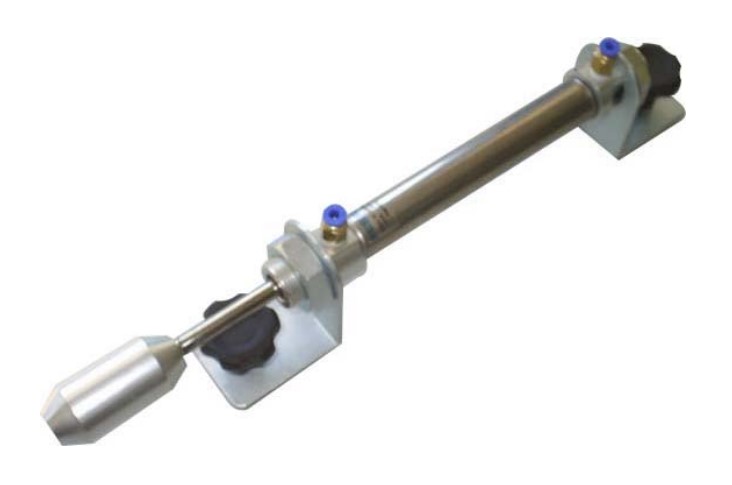

O atuador pneumático é um componente utilizado em contextos industriais para converter a energia do ar comprimido em movimento linear. Sua estrutura consiste em um tubo cilíndrico, geralmente feito de alumínio ou aço, com uma haste conectada a um pistão.
Esse tipo de atuador é capaz de promover movimentos em duas direções: tanto para dentro quanto para fora. Quando o ar comprimido é fornecido a uma das câmaras, o pistão é empurrado, e quando o ar é fornecido à câmara oposta, o pistão retorna à posição original.
O controle desse movimento é realizado por meio de válvulas pneumáticas. Comparado ao atuador de simples ação, que atua em apenas uma direção, o atuador de dupla ação é mais indicado para situações que exigem controle preciso de movimento e velocidade em ambas as direções.
Detalhes técnicos:
- Avanço e retorno pneumático;
- Pressão máxima de trabalho: 10 bar;
- Êmbolo magnético para detecção por sensores sem contato físico;
- Amortecimento regulável nas posições finais de curso de avanço e retorno;
- Conexões de engate rápido tipo quick star, para tubos flexíveis com Ø externo de 4 mm.
Diagrama de Funcionamento
