A válvula reguladora de fluxo unidirecional é um componente essencial em sistemas hidráulicos e pneumáticos, projetada para permitir o fluxo de fluido em uma direção enquanto regula a vazão e bloqueia o fluxo na direção oposta. Vamos explorar mais sobre essa válvula e seu funcionamento.
O que é uma Válvula Reguladora de Fluxo Unidirecional?
A válvula reguladora de fluxo unidirecional é uma válvula que controla a direção e a quantidade de fluxo de um fluido, seja ele líquido ou gasoso. Sua principal função é permitir que o fluido passe em uma direção específica e impedir o retorno do fluido na direção oposta.
Estrutura e Funcionamento
A estrutura da válvula reguladora de fluxo unidirecional geralmente inclui um corpo com uma entrada e uma saída. Dentro do corpo, há um mecanismo, como uma mola e um pistão, que permite o fluxo em uma direção e bloqueia na direção oposta.
Quando a pressão é aplicada na entrada da válvula, o fluido empurra o pistão contra a mola, permitindo que o fluido passe pela válvula e saia pela saída. Se a pressão for aplicada na direção oposta, a mola empurra o pistão de volta para a posição inicial, bloqueando o fluxo.

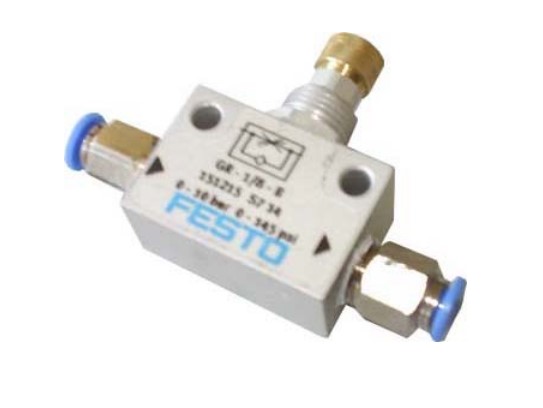

Detalhes Técnicos:

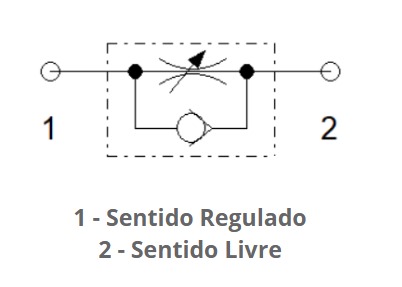

- Estrangulamento em uma única direção
- Ajuste manual progressivo por meio de parafuso de cabeça recartilhado
- Pressão de trabalho: 0 a 10 bar
- Vazão nominal:
- De 0 a 86 L/min na direção regulável
- 11 L/min na direção livre
- Conexões de engate rápido tipo quick star, para tubos flexíveis com Ø externo de 4 mm
Essa válvula é amplamente utilizada em sistemas onde é necessário regular o fluxo de fluido em uma direção específica, garantindo precisão e eficiência no controle dos circuitos.

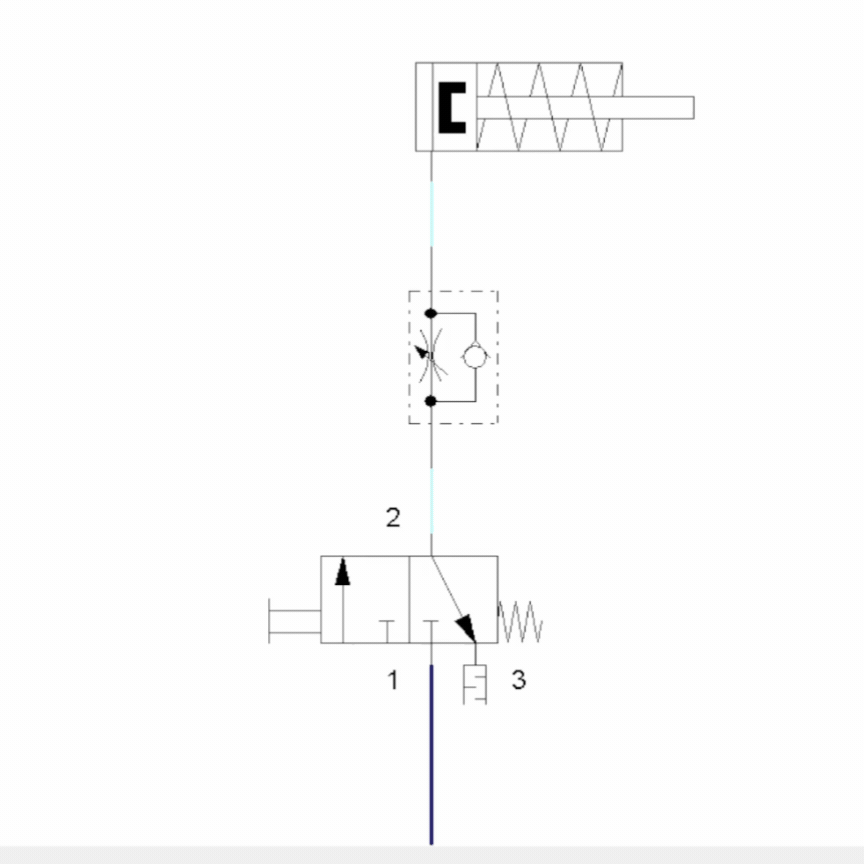

Diagrama de Funcionamento
