O contador pneumático prédeterminador é um dispositivo utilizado em sistemas pneumáticos para contar eventos ou ciclos e acionar uma saída após um número pré-determinado de contagens. Vamos explorar mais sobre esse componente e seu funcionamento.
O que é um Contador Pneumático Prédeterminador?

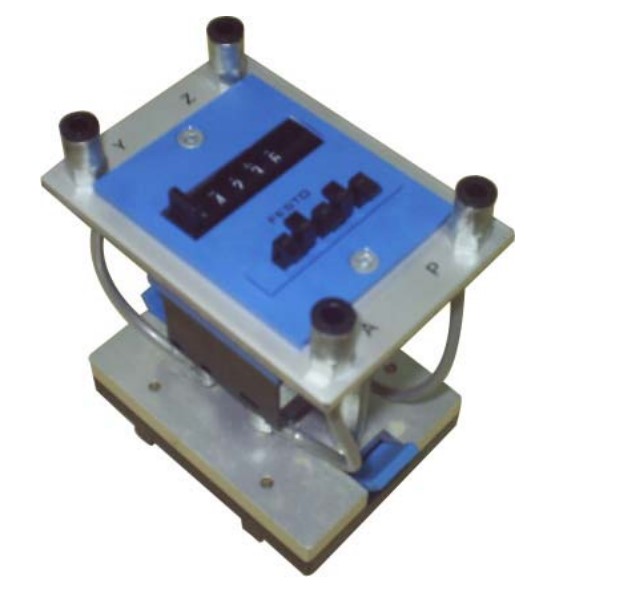

Um contador pneumático prédeterminador é um dispositivo que conta pulsos de ar comprimido e aciona uma saída quando um número específico de pulsos é atingido. Ele é amplamente utilizado em sistemas de automação industrial para controlar processos que requerem um número preciso de operações.
Estrutura e Funcionamento
A estrutura de um contador pneumático prédeterminador geralmente inclui:
- Entrada de Ar: Onde os pulsos de ar comprimido são recebidos.
- Mecanismo de Contagem: Um sistema interno que conta os pulsos de ar. Pode ser mecânico ou eletrônico.
- Saída de Controle: Aciona um sinal ou dispositivo após o número pré-determinado de contagens ser atingido.
Quando o ar comprimido é aplicado à entrada do contador, cada pulso de ar é registrado pelo mecanismo de contagem. O contador continua a registrar os pulsos até que o número pré-determinado seja alcançado. Nesse ponto, a saída de controle é ativada, enviando um sinal para iniciar ou parar uma operação específica.
Detalhes Técnicos:
- Registrador de contagem com 5 dígitos
- Reposição manual ou por pulso pneumático
- Pressão de trabalho: de 2 a 8 bar
