A válvula alternadora, também conhecida como válvula “OU”, é um componente essencial em sistemas pneumáticos e hidráulicos. Ela permite que o fluxo de ar ou fluido passe por uma de duas entradas possíveis, dependendo de qual delas está pressurizada. Vamos explorar mais sobre essa válvula e seu funcionamento.
O que é uma Válvula Alternadora?
A válvula alternadora é um tipo de válvula de controle direcional que possui três portas: duas entradas e uma saída. Sua principal função é permitir que o fluxo de ar ou fluido passe por uma das entradas, dependendo de qual delas está pressurizada. Isso significa que, se uma das entradas estiver com pressão, a válvula direciona o fluxo para a saída correspondente.
Estrutura e Funcionamento

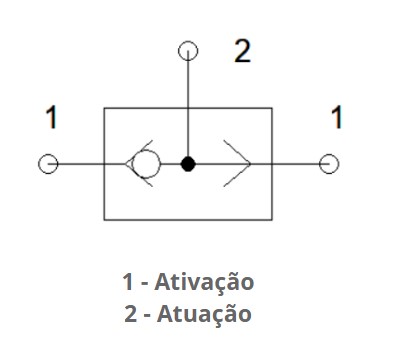

A estrutura da válvula alternadora geralmente inclui um corpo em forma de “T” com três aberturas. Dentro do corpo, há um elemento móvel, como uma bola ou um pistão, que se desloca para bloquear uma das entradas quando a outra está pressurizada.
Quando a pressão é aplicada em uma das entradas, o elemento móvel é empurrado para o lado oposto, permitindo que o fluxo passe pela entrada pressurizada e saia pela porta de saída. Se a pressão for aplicada na outra entrada, o elemento móvel se desloca novamente, bloqueando a primeira entrada e permitindo o fluxo pela segunda.

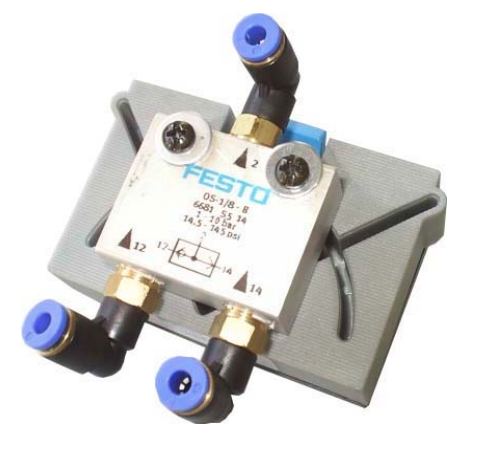

Detalhes Técnicos:
- Pressão de trabalho: 1 a 10 bar
- Vazão nominal: 500 L/min
- Temperatura de trabalho: -10°C a +60°C
- Conexões de engate rápido tipo quick star, para tubos flexíveis com Ø externo de 4 mm
Essa válvula é amplamente utilizada em sistemas onde é necessário alternar o fluxo entre duas fontes de pressão, garantindo flexibilidade e eficiência no controle de circuitos pneumáticos e hidráulicos.

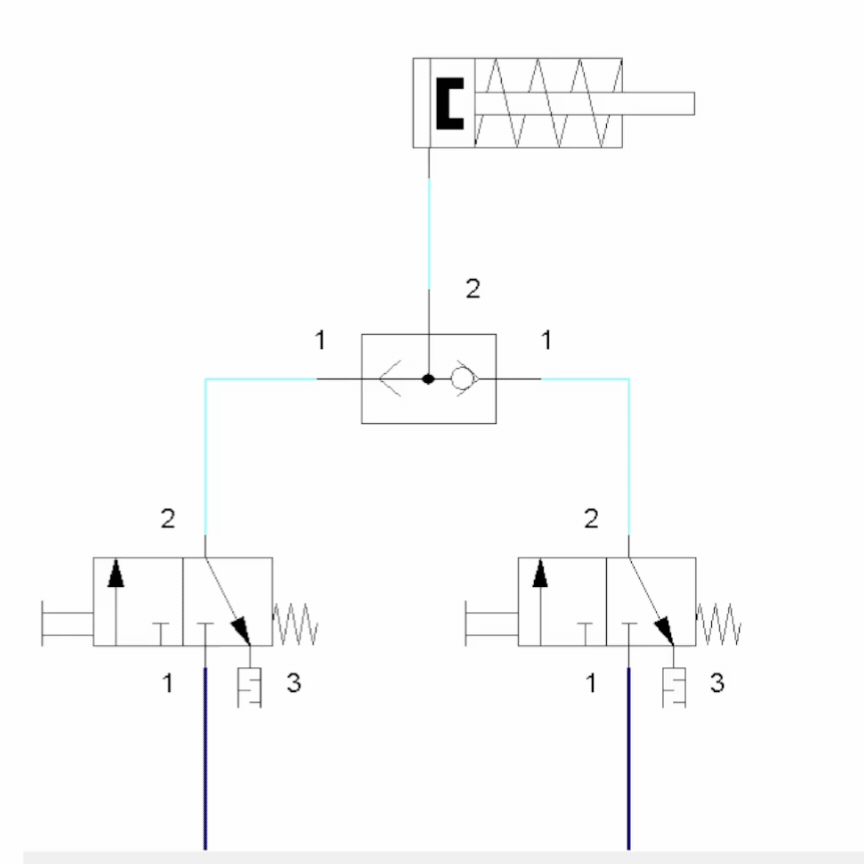

Diagrama de Funcionamento
