O temporizador pneumático é um componente essencial em sistemas de automação industrial, utilizado para controlar o tempo de envio de um sinal de pressão de ar. Vamos explorar mais sobre essa válvula e seu funcionamento.

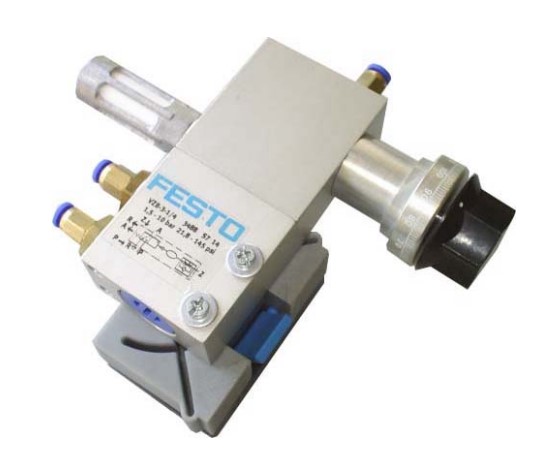

O que é um Temporizador Pneumático?
Um temporizador pneumático é um dispositivo que permite atrasar o envio de um sinal pneumático por um período de tempo ajustável. Ele é puramente pneumático, o que significa que não depende de eletricidade para funcionar.
Estrutura e Funcionamento

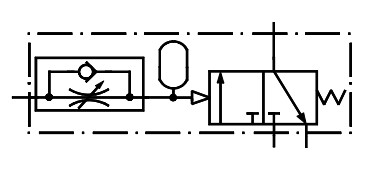

A estrutura de um temporizador pneumático geralmente inclui três componentes principais:
- Uma válvula controladora de vazão unidirecional
- Um reservatório de ar
- Uma válvula de controle direcional
Detalhes Técnicos:
- Pressão de trabalho: de 0 a 10 bar
- Pressão de pilotagem: de 1,5 a 10 bar
- Vazão nominal: 600 L/min
- Acionamento pneumático por pressão piloto direta
- Ajuste manual progressivo de 0 a 30 segundos
O temporizador pneumático é crucial para garantir que os processos industriais ocorram de acordo com o cronograma desejado, proporcionando precisão no controle de tempo.

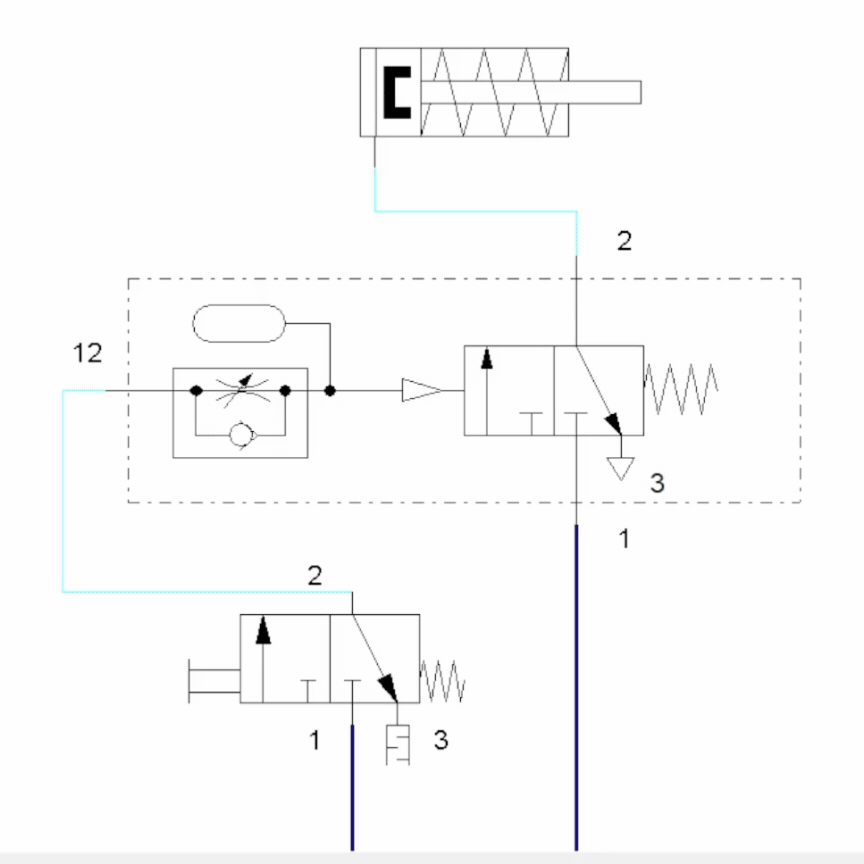

Diagrama de Funcionamento
