Válvula Direcional 3/2 Vias (Simples Piloto)

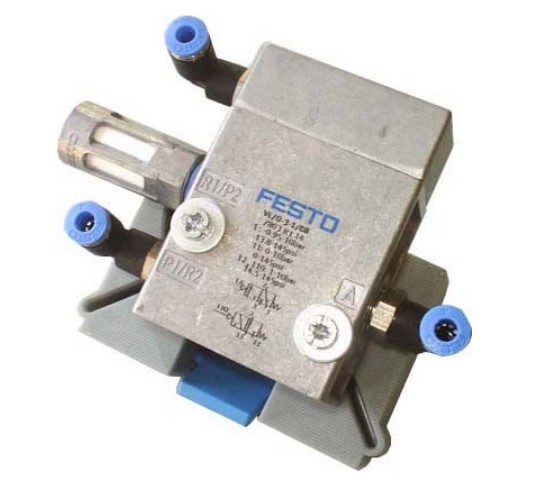

Imagem de uma válvula direcional 3/2 Vias (Simples Piloto)
Imagem da Válvula Direcional 3/2 Vias (Simples Piloto)

A válvula direcional 3/2 vias de simples piloto é um componente essencial em sistemas pneumáticos e hidráulicos, utilizada para controlar a direção do fluxo de ar ou fluido. Vamos explorar mais sobre essa válvula e seu funcionamento.

O que é uma Válvula Direcional 3/2 Vias de Simples Piloto?

Uma válvula direcional 3/2 vias de simples piloto é uma válvula que possui três portas (vias) e duas posições. Ela é chamada de “simples piloto” porque é acionada por um sinal pneumático (piloto) e retorna à posição original por meio de uma mola.

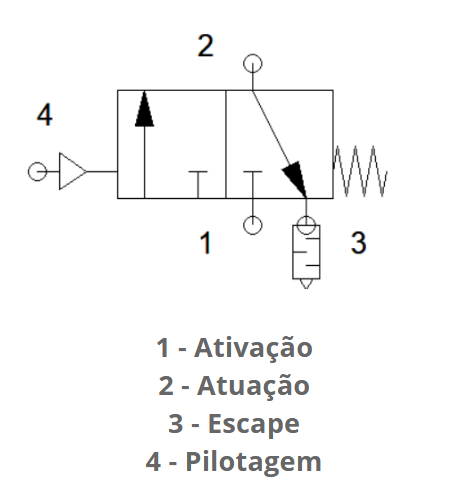

Simbologia da válvula direcional 3/2 vias (Simples piloto)
Simbologia da válvula direcional 3/2 vias (Simples piloto)

Estrutura e Funcionamento

A estrutura da válvula direcional 3/2 vias de simples piloto inclui:

Quando a válvula está na posição inicial, a mola mantém a conexão entre a saída (A) e a exaustão, bloqueando a entrada (P). Quando um sinal de pressão é aplicado ao piloto, a válvula muda de posição, conectando a entrada (P) à saída (A) e bloqueando a exaustão. Quando o sinal de pressão é removido, a mola retorna a válvula à posição inicial.

Detalhes Técnicos:

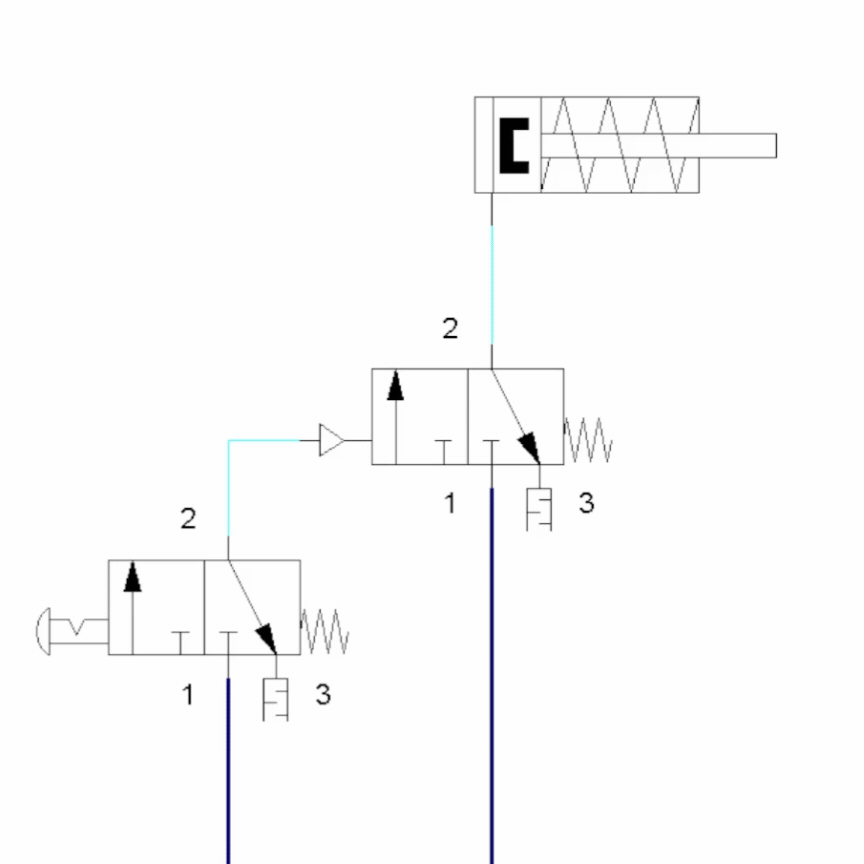

Diagrama de Funcionamento

Diagrama de funcionamento da válvula direcional 3/2 vias (Simples Piloto)
Diagrama de Funcionamento da Válvula Direcional 3/2 Vias (Simples Piloto)
