Função
A válvula direcional 5/2 vias de duplo piloto é um componente essencial em sistemas pneumáticos e hidráulicos, utilizada para controlar a direção do fluxo de ar ou fluido. Vamos explorar mais sobre essa válvula e seu funcionamento.

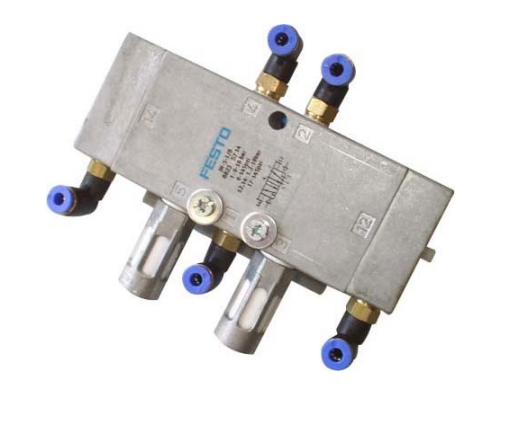

O que é uma Válvula Direcional 5/2 Vias de Duplo Piloto?
Uma válvula direcional 5/2 vias de duplo piloto é uma válvula que possui cinco portas (vias) e duas posições. Ela é chamada de “duplo piloto” porque é acionada por dois sinais pneumáticos (pilotos), um para cada direção.
Estrutura e Funcionamento
A estrutura da válvula direcional 5/2 vias de duplo piloto inclui:

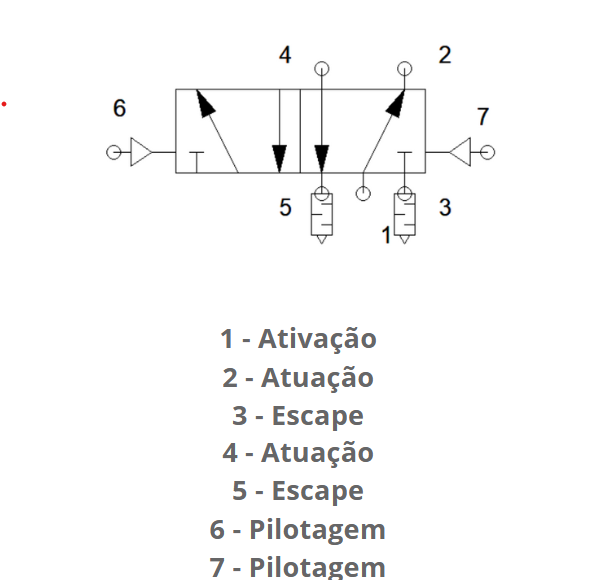

- Cinco Portas: Uma entrada (P), duas saídas (A e B), e duas exaustões (R1 e R2).
- Duas Posições: A válvula pode estar em uma posição onde a entrada está conectada a uma das saídas, ou em outra posição onde a entrada está conectada à outra saída.
Quando um sinal de pressão é aplicado a um dos pilotos, a válvula muda de posição, conectando a entrada (P) a uma das saídas (A ou B) e a outra saída à exaustão correspondente (R1 ou R2). Ela também grava o último estado na memória; por isso, se não houver pressão no outro piloto, ela se manterá no último estado que houve pressão.
Detalhes Técnicos:
- Acionamento por pulso de pressão piloto direta, de ambos os lados
- Acionamento manual auxiliar
- Comportamento de memória (bi-estável)
- Pressão de trabalho: de 0 a 10 bar
- Vazão nominal: 600 L/min

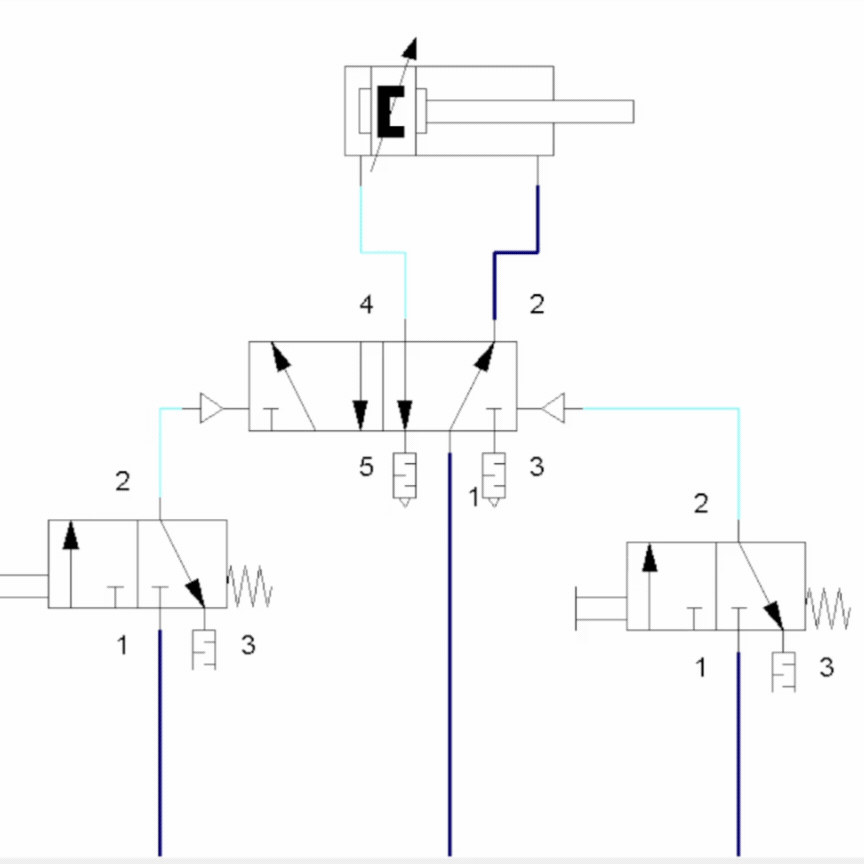

Diagrama de Funcionamento
