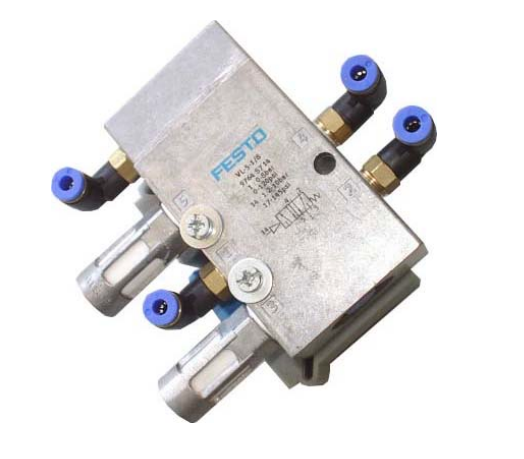

A válvula direcional 5/2 vias de simples piloto é um componente fundamental em sistemas pneumáticos e hidráulicos, utilizada para controlar a direção do fluxo de ar ou fluido. Vamos explorar mais sobre essa válvula e seu funcionamento.
O que é uma Válvula Direcional 5/2 Vias de Simples Piloto?
Uma válvula direcional 5/2 vias de simples piloto é uma válvula que possui cinco portas (vias) e duas posições. Ela é chamada de “simples piloto” porque é acionada por um sinal pneumático (piloto) e retorna à posição original por meio de uma mola.
Estrutura e Funcionamento

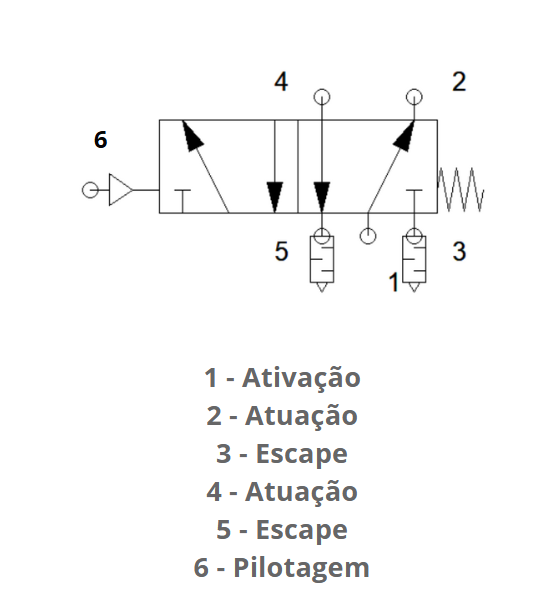

A estrutura da válvula direcional 5/2 vias de simples piloto inclui:
- Cinco Portas: Uma entrada (P), duas saídas (A e B), e duas exaustões (R1 e R2).
- Duas Posições: A válvula pode estar em uma posição onde a entrada está conectada a uma das saídas, ou em outra posição onde a entrada está conectada à outra saída.
Quando a válvula está na posição inicial, a mola mantém a conexão entre a entrada (P) e uma das saídas (A), enquanto a outra saída (B) está conectada à exaustão (R2). Quando um sinal de pressão é aplicado ao piloto, a válvula muda de posição, conectando a entrada (P) à outra saída (B) e a primeira saída (A) à exaustão (R1). Quando o sinal de pressão é removido, a mola retorna a válvula à posição inicial.
Detalhes Técnicos:
- Acionamento pneumático por pressão piloto direta
- Retorno por mola
- Pressão de trabalho: de 0 a 10 bar
- Vazão nominal: 500 L/min

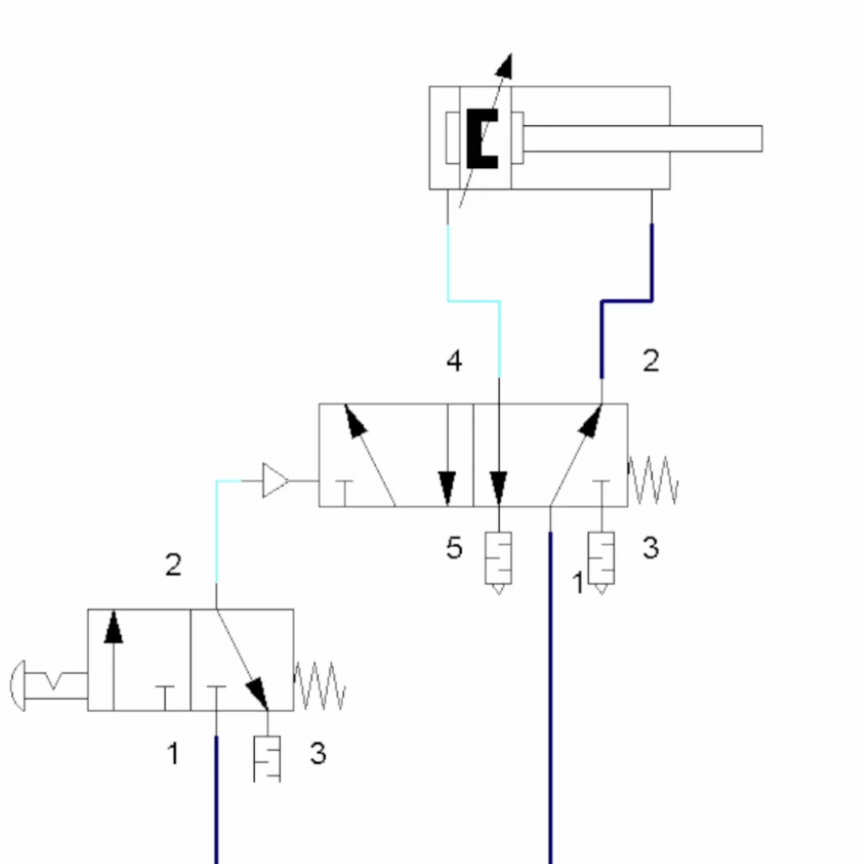

Diagrama de Funcionamento
