Função

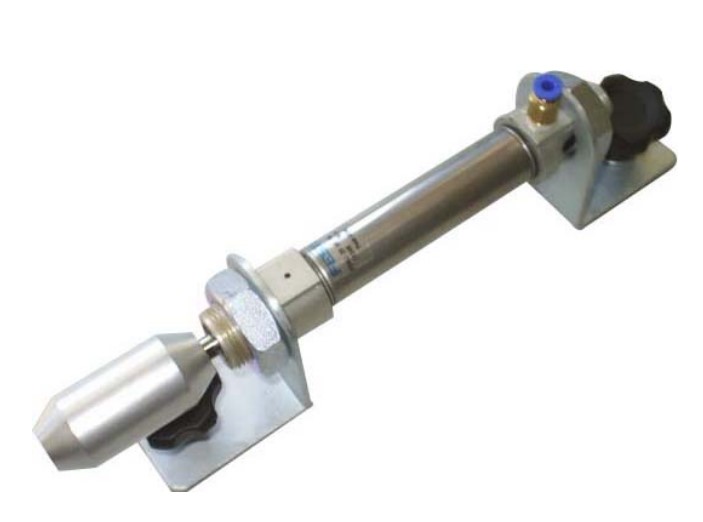

O atuador pneumático é amplamente utilizado em sistemas pneumáticos industriais para converter a energia do ar comprimido em movimento linear em uma única direção. Sua construção é composta por um tubo cilíndrico, geralmente de alumínio ou aço, com uma haste conectada a um pistão.
Nesse tipo de atuador, o avanço da haste ocorre quando o ar comprimido é fornecido a uma das câmaras, enquanto o retorno é realizado por uma mola interna, sem a necessidade de ar comprimido na câmara oposta. Esse funcionamento é ideal para aplicações onde o movimento de retorno não exige força significativa.
Por ser mais simples em termos de construção e operação, o atuador de simples ação é utilizado em aplicações onde a força necessária para o retorno é relativamente baixa, sendo controlado por válvulas pneumáticas apropriadas. Comparado ao atuador de dupla ação, o de simples ação é mais econômico, mas oferece menos controle de movimento.

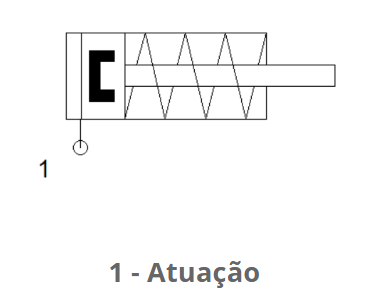

Detalhes técnicos:
- Avanço pneumático e retorno por mola;
- Pressão máxima de trabalho: 10 bar;
- Êmbolo magnético para detecção por sensores sem contato físico;
- Conexões de engate rápido tipo quick star, para tubos flexíveis com Ø externo de 4 mm;

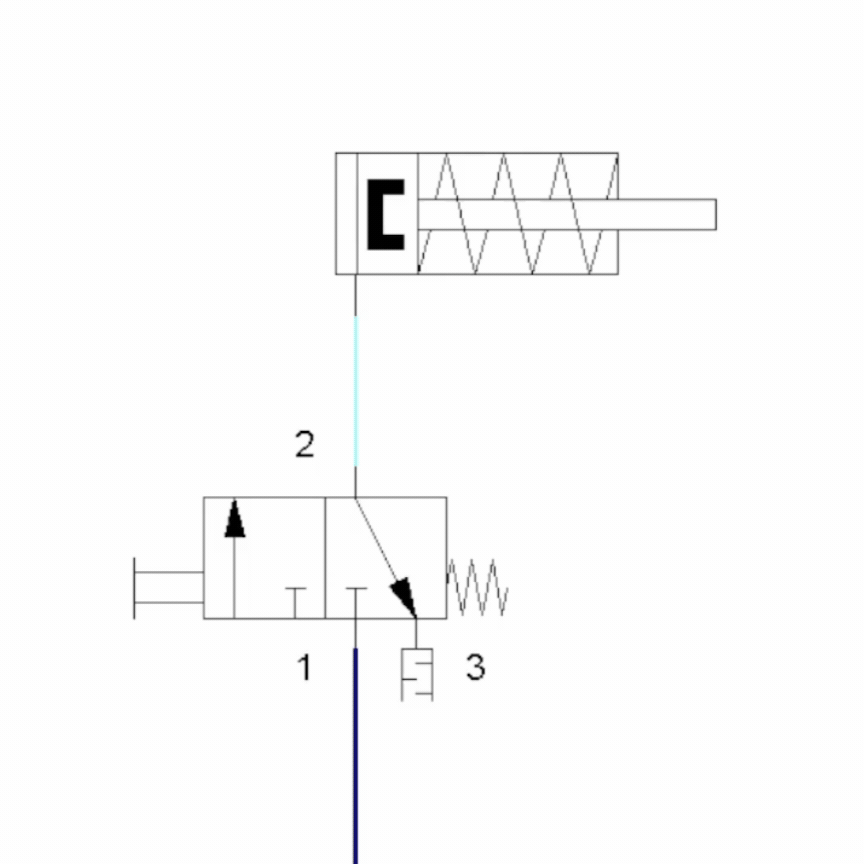

Diagrama de Funcionamento
